Płyta indukcyjna jest urządzeniem dużej mocy, dlatego jej podłączenie trzeba dopasować do instalacji 230 V lub 400 V i instrukcji konkretnego modelu. Otwór w blacie możesz przygotować samodzielnie, ale przyłączenie elektryczne powinien wykonać elektryk z uprawnieniami SEP. W wielu przypadkach potwierdzenie takiego montażu jest też warunkiem zachowania gwarancji.
Czego potrzebujesz przed montażem?
Najpierw sprawdź tabliczkę znamionową oraz instrukcję obsługi płyty. Znajdziesz tam moc urządzenia, dopuszczalny sposób zasilania, wymagany przekrój przewodu, typ zabezpieczenia i wymiary otworu montażowego. Nie zakładaj, że każdą płytę można podłączyć do zwykłego gniazdka.
Do przygotowania otworu w blacie przydadzą się:
- Wyrzynarka z ostrzem dobranym do materiału blatu.
- Wiertarka z wiertłem do wykonania otworów startowych.
- Ołówek, miarka i kątownik do wyznaczenia linii cięcia.
- Papier ścierny, odkurzacz i środki ochrony osobistej.
- Materiał do zabezpieczenia krawędzi, na przykład lakier, taśma termoizolacyjna lub masa poliuretanowa.
Przed zakupem urządzenia elektryk powinien sprawdzić stan instalacji, przekrój przewodu doprowadzającego zasilanie do kuchni oraz moc przyłączeniową lub umowną. W starszych mieszkaniach instalacja może wymagać modernizacji. Płyta o mocy około 7,2–7,4 kW może znacząco obciążyć obwód, zwłaszcza gdy w tym samym czasie działają piekarnik, czajnik lub zmywarka.
230 V czy 400 V – jaka instalacja jest potrzebna?
Nie każda płyta indukcyjna wymaga tzw. siły. O sposobie zasilania decyduje konkretny model. Urządzenie jednofazowe pracuje przy napięciu 230 V, natomiast wariant przystosowany do instalacji trójfazowej korzysta z układu 400 V. W praktyce część płyt ma możliwość podłączenia na kilka sposobów, ale mostki i zaciski trzeba ustawić dokładnie według schematu producenta.
| Parametr | Instalacja 1-fazowa 230 V | Instalacja 3-fazowa 400 V |
|---|---|---|
| Przewód | Najczęściej minimum 3 × 4 mm², jeśli wymaga tego instrukcja | Najczęściej minimum 5 × 2,5 mm², jeśli wymaga tego instrukcja |
| Zabezpieczenie | Dobierane do mocy płyty, przewodu i sposobu montażu | Dobierane do liczby używanych faz i parametrów urządzenia |
| Zastosowanie | Mieszkania bez instalacji trójfazowej, często z ograniczeniem mocy | Domy i lokale z instalacją trójfazową, większy rozdział obciążenia |
Podane przekroje są wartościami spotykanymi w zaleceniach dla określonych konfiguracji, a nie uniwersalnym schematem dla każdej płyty. Ostateczny dobór przewodu i zabezpieczenia należy do elektryka. Nie wolno zwiększać wartości wyłącznika nadprądowego tylko po to, aby urządzenie rzadziej wyłączało zabezpieczenie.
W instalacji 230 V większość płyt wymaga osobnego obwodu. Zwykłe gniazdo może być niewystarczające, nawet jeśli urządzenie ma fabryczną wtyczkę. Przy instalacji 400 V układ zacisków może obejmować przewody fazowe, neutralny i ochronny, ale liczba wykorzystanych faz zależy od modelu. Nie podłączaj przewodów na podstawie ich kolorów ani przykładowego schematu znalezionego w internecie. Użyj wyłącznie diagramu z instrukcji konkretnego urządzenia.

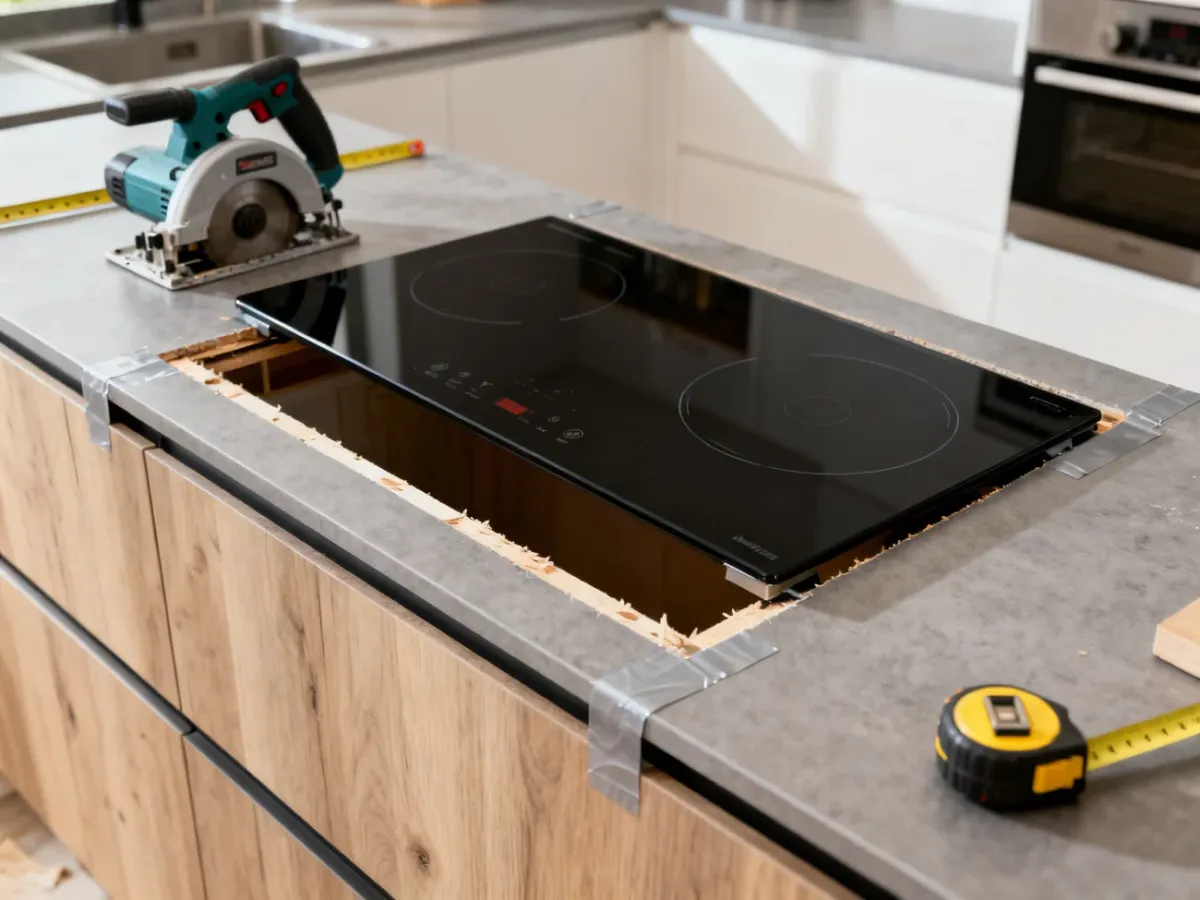

Jak przygotować otwór w blacie?
Wymiary wycięcia nie są takie same dla wszystkich płyt. Zawsze korzystaj z szablonu lub wymiarów podanych przez producenta. Zostaw też wymagane odstępy od ściany, krawędzi blatu i sąsiednich urządzeń. Zbyt mała odległość może utrudnić wentylację, osłabić blat albo uniemożliwić ustawienie większych naczyń.
- Opróżnij szafkę pod płytą i sprawdź, czy w miejscu cięcia nie przebiegają przewody, rury ani inne elementy instalacji.
- Przenieś wymiary z szablonu na blat i skontroluj kąty oraz odległości od krawędzi.
- Wywierć w narożnikach otwory startowe o średnicy dopasowanej do ostrza, zwykle około 8–10 mm.
- Wytnij otwór wyrzynarką, prowadząc ją spokojnie po wyznaczonych liniach i podpierając wycinany fragment od spodu.
- Wygładź krawędzie, usuń pył i zabezpiecz odsłonięty materiał przed wilgocią.
W przypadku blatu drewnianego krawędzie można zabezpieczyć lakierem lub farbą przeznaczoną do drewna. Blat z płyty meblowej wymaga dokładnego uszczelnienia materiałem zalecanym przez producenta. Przed osadzeniem płyty poczekaj, aż powłoka wyschnie.
Po przygotowaniu otworu sprawdź, czy płyta leży stabilnie i równo. Zastosuj uszczelkę oraz elementy mocujące przewidziane w zestawie. Nie używaj silikonu ani kleju, jeśli instrukcja tego nie przewiduje, ponieważ późniejszy demontaż może stać się trudny lub doprowadzić do uszkodzenia blatu.
Jak przebiega podłączenie elektryczne?
Po osadzeniu płyty elektryk porównuje schemat z instrukcji z przygotowanym przewodem i rozdzielnicą. Przed rozpoczęciem prac obwód musi zostać odłączony, a brak napięcia sprawdzony odpowiednim miernikiem. Samo wyłączenie przełącznika nie zastępuje pomiaru.
- Sprawdź zgodność napięcia i liczby faz z wymaganiami płyty.
- Dobierz przewód oraz zabezpieczenie do mocy urządzenia i parametrów instalacji.
- Podłącz żyły do zacisków zgodnie ze schematem producenta, w tym przewód ochronny PE.
- Sprawdź dokręcenie zacisków, ułożenie kabla i ochronę przed jego ściśnięciem lub kontaktem z gorącymi elementami.
- Wykonaj pomiary i dopiero wtedy włącz zasilanie obwodu.
W instalacji trójfazowej nie zawsze wykorzystuje się wszystkie trzy fazy. Niektóre płyty pracują na dwóch fazach, inne wymagają innego układu. Mostkowanie zacisków, jeśli jest przewidziane, wykonuje się wyłącznie w sposób pokazany na schemacie urządzenia. Błędne połączenie może uszkodzić elektronikę albo stworzyć zagrożenie pożarowe.
Czego nie robić przy montażu?
Podłączenie płyty bez sprawdzenia instalacji jest ryzykowne. Szczególnie niebezpieczne są następujące błędy:
- Nie używaj przedłużaczy, rozgałęźników ani przypadkowych przejściówek.
- Nie zwiększaj zabezpieczenia bez sprawdzenia obciążalności przewodu.
- Nie zakrywaj przestrzeni wentylacyjnej pod płytą i nie prowadź kabla przy gorącej obudowie.
- Nie montuj płyty bezpośrednio nad urządzeniem, z którego może przedostawać się wilgoć, jeśli instrukcja tego zabrania.
- Nie przechowuj łatwopalnych materiałów w szufladzie znajdującej się tuż pod urządzeniem.
W karcie gwarancyjnej lub dokumentacji montażowej sprawdź, czy producent wymaga podpisu, numeru uprawnień albo pieczątki instalatora. Takie wymaganie jest częste, ale jego szczegóły zależą od marki i modelu. Brak potwierdzenia profesjonalnego podłączenia może utrudnić uznanie reklamacji.
Jak sprawdzić płytę po montażu?
Po wykonaniu pomiarów i włączeniu zasilania przeprowadź test zgodnie z instrukcją pierwszego uruchomienia. Lista kontrolna powinna obejmować:
- Włącz każdy obszar grzewczy osobno, używając naczynia z ferromagnetycznym dnem.
- Sprawdź, czy płyta rozpoznaje naczynie i reaguje na zmianę poziomu mocy.
- Przetestuj panel dotykowy, blokadę sterowania i sygnały ostrzegawcze.
- Sprawdź działanie funkcji wyłączania po zdjęciu naczynia oraz zabezpieczenia przed przegrzaniem.
Jeśli pojawia się kod błędu, zadziała zabezpieczenie albo obudowa i przewód nadmiernie się nagrzewają, wyłącz urządzenie i skontaktuj się z elektrykiem lub serwisem. Nie otwieraj samodzielnie obudowy płyty.
Najbezpieczniejszy schemat jest prosty: przygotuj blat zgodnie z instrukcją, dopasuj instalację do parametrów urządzenia i zleć przyłączenie elektrykowi z uprawnieniami SEP. Taki montaż ogranicza ryzyko przeciążenia, chroni domowników i pomaga zachować gwarancję.
Prace przy instalacji elektrycznej mogą stwarzać zagrożenie porażeniem, pożarem lub uszkodzeniem urządzenia. Dobór przewodów, zabezpieczeń i wykonanie podłączenia powinien przeprowadzić uprawniony elektryk zgodnie z instrukcją producenta oraz obowiązującymi wymaganiami technicznymi.
