Obecność bolca nie oznacza jeszcze, że gniazdko jest uziemione. To tylko styk ochronny, który może być niepodłączony albo połączony ze starą instalacją w układzie zerowania. Wstępną ocenę wykonasz testerem gniazdek lub multimetrem, ale pełne potwierdzenie bezpieczeństwa wymaga pomiarów elektryka i protokołu.
Dlaczego bolec w gniazdku to za mało?

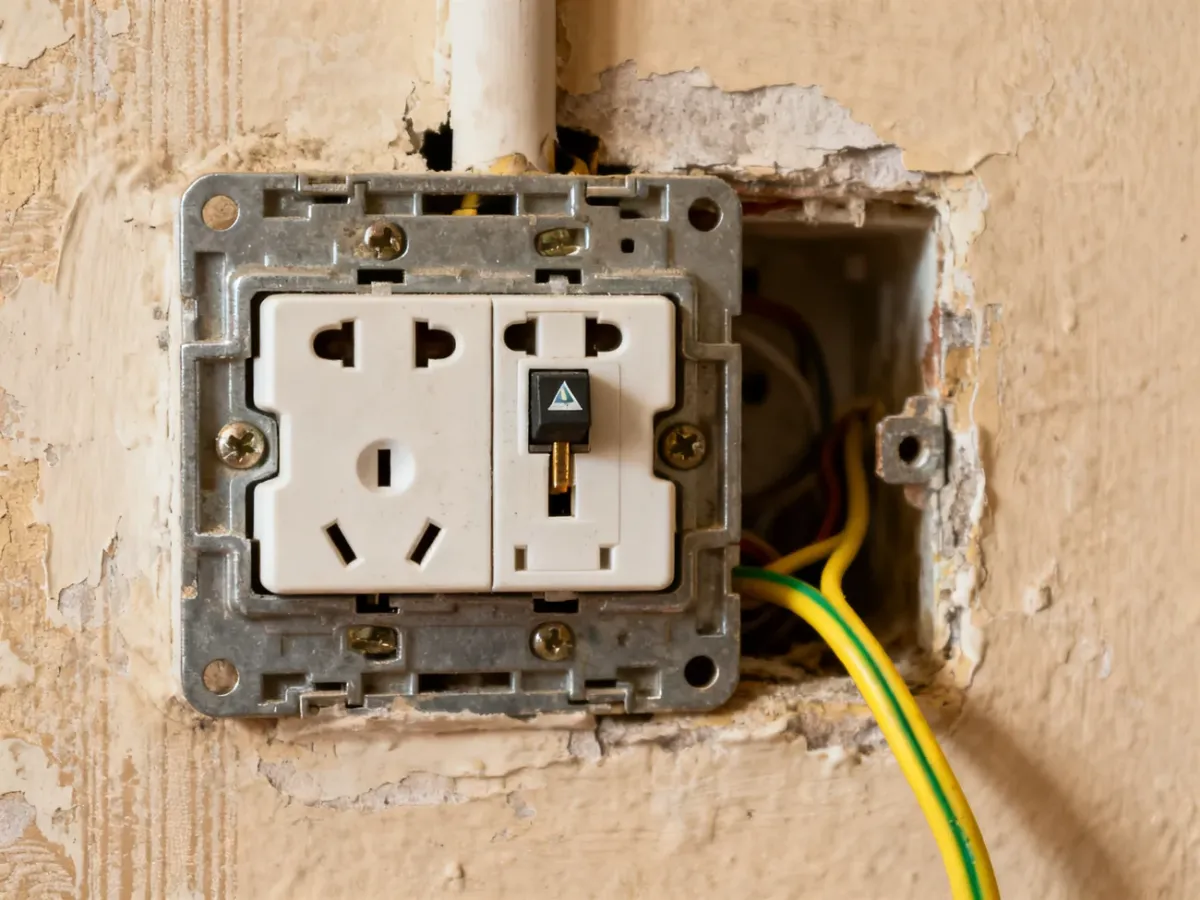

W prawidłowo wykonanej instalacji bolec jest połączony z przewodem ochronnym PE, zwykle żółto-zielonym. Przewód ten tworzy drogę dla prądu zwarciowego i pomaga doprowadzić do szybkiego zadziałania zabezpieczeń, gdy metalowa obudowa urządzenia znajdzie się pod napięciem.
W starszych budynkach bolec może być niepodłączony, a instalacja może mieć tylko dwa przewody. Spotyka się też tak zwane zerowanie ochronne, czyli połączenie styku ochronnego z przewodem neutralnym w określonym punkcie instalacji. Nie jest to tym samym co współczesny, oddzielny przewód PE, dlatego sam wygląd gniazdka nie przesądza o jego stanie.
Jak bezpiecznie podejść do sprawdzania gniazdka?
Pomiar napięcia wykonuje się na zamontowanym gniazdku, ale jego otwieranie lub demontaż wiąże się z bezpośrednim kontaktem z instalacją. Przed rozpoczęciem prac przy odsłoniętych przewodach zastosuj następującą zasadę:
- Wyłącz zabezpieczenie obwodu, a przy braku pewności odłącz zasilanie całego mieszkania.
- Sprawdź brak napięcia sprawnym wskaźnikiem na gniazdku, zanim dotkniesz jego zacisków.
- Używaj narzędzi z izolowanymi rękojeściami i nie pracuj mokrymi dłońmi.
- Nie otwieraj gniazdka, jeśli nie potrafisz jednoznacznie zidentyfikować zabezpieczenia i przewodów.
Próbnik z neonówką może pomóc wskazać przewód fazowy, ale nie potwierdza sprawności przewodu ochronnego. Jeśli masz wątpliwości, zakończ diagnostykę na oględzinach i wezwij elektryka.
Jak sprawdzić, czy gniazdko jest uziemione?
1. Obejrzyj gniazdko
Gniazdko z bolcem ma dodatkowy metalowy styk ochronny. W innych typach gniazd funkcję ochronną mogą pełnić boczne styki. Ich obecność oznacza jedynie, że gniazdko jest przystosowane do przewodu ochronnego. Nie dowodzi, że przewód został podłączony i zachował ciągłość aż do rozdzielnicy.

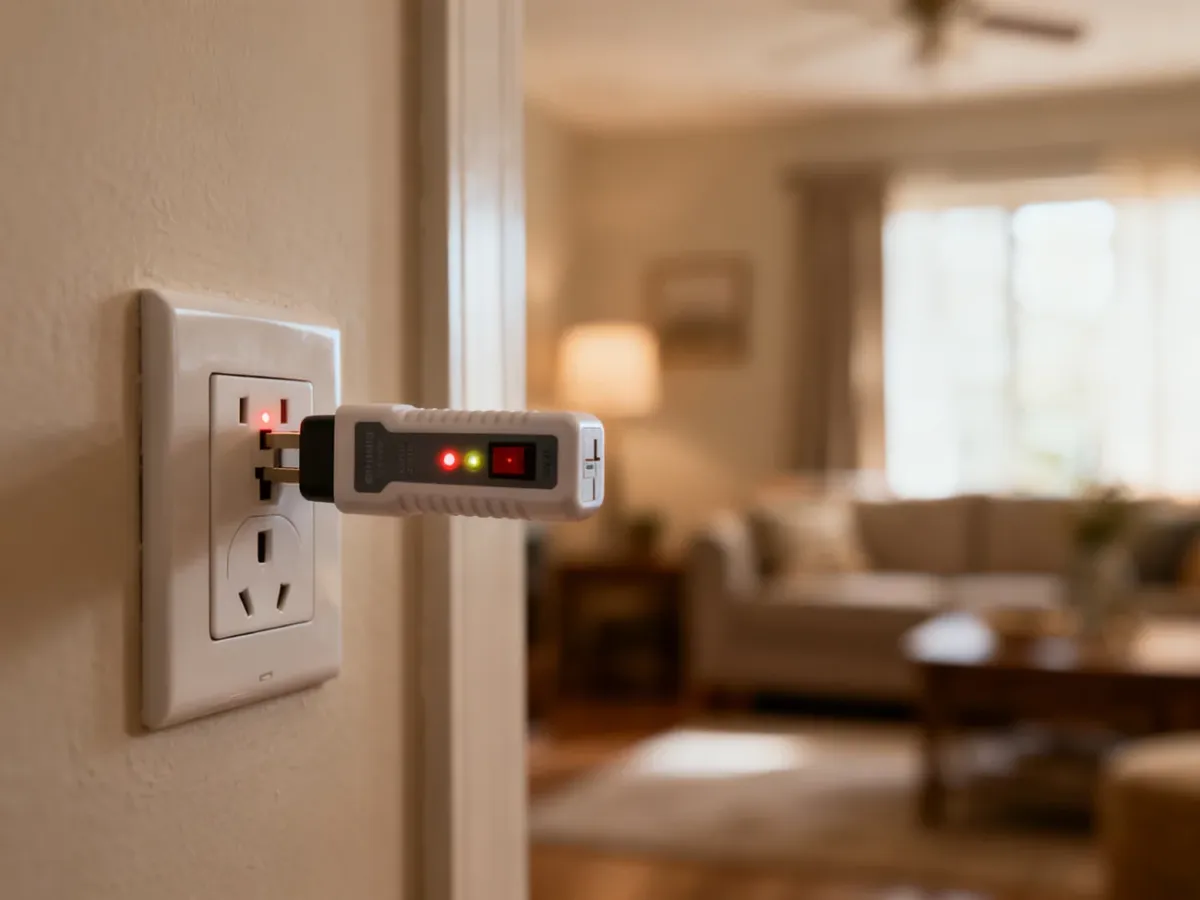

2. Użyj testera gniazdek
Tester gniazdek wkłada się bezpośrednio do gniazda. Diody sygnalizują między innymi obecność przewodu fazowego, neutralnego i ochronnego, a także niektóre błędy połączeń. To najprostsza metoda dla osoby bez doświadczenia, ale tester nie zastępuje pomiaru impedancji pętli zwarcia ani sprawdzenia ciągłości PE na całej trasie.
Odczyt testera traktuj jako wskazówkę. Niektóre nieprawidłowości, w tym niewłaściwe połączenia w starszej instalacji, mogą wymagać dokładniejszych pomiarów.

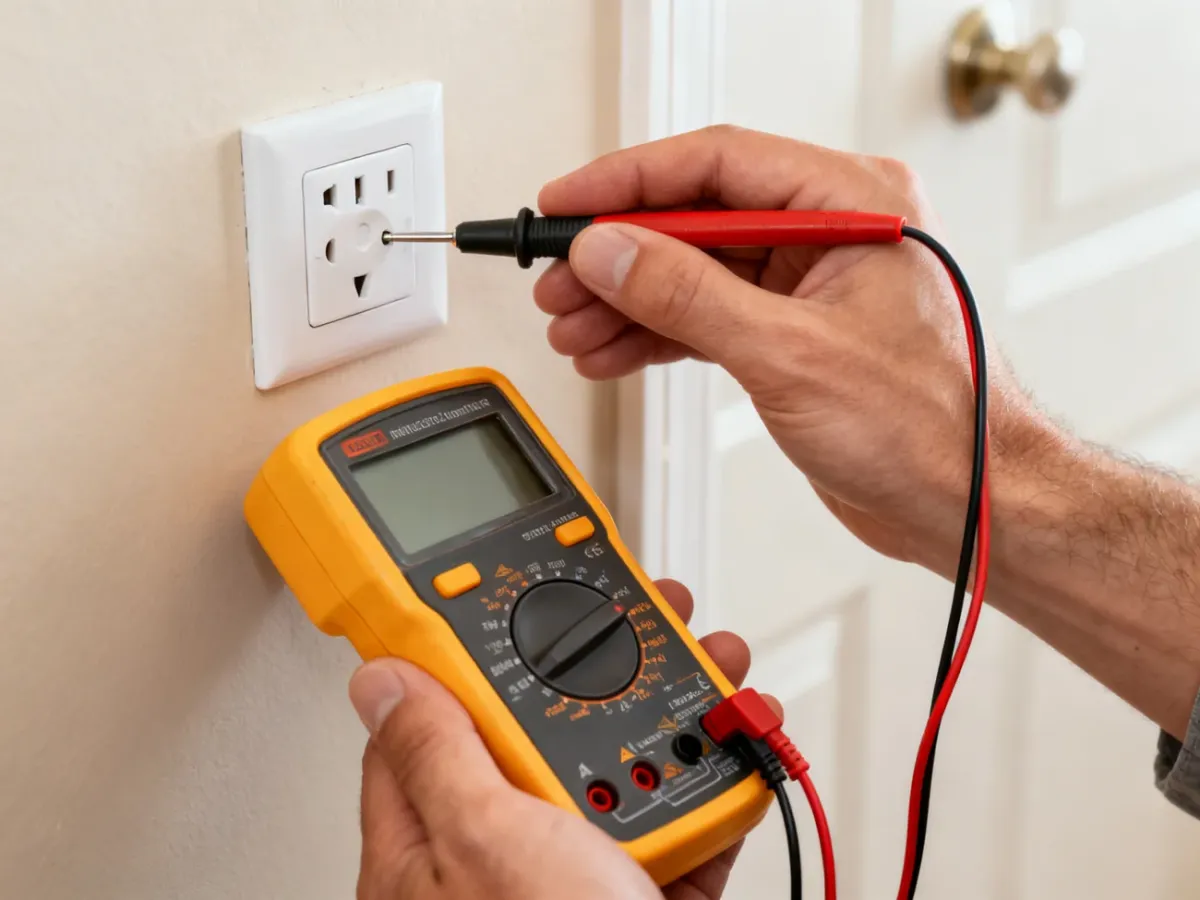

3. Wykonaj orientacyjny pomiar multimetrem
Do pomiaru potrzebujesz multimetru ustawionego na napięcie przemienne AC, na zakresie obejmującym co najmniej 250 V. Sondy przykłada się do otworów gniazdka oraz do bolca ochronnego. Nie dotykaj metalowych końcówek sond i nie zmieniaj ustawień miernika podczas pomiaru.
- Zmierz napięcie między przewodem fazowym L a neutralnym N.
- Zmierz napięcie między przewodem fazowym L a stykiem ochronnym PE.
- Zmierz napięcie między przewodem neutralnym N a stykiem ochronnym PE.
- Porównaj wyniki z poniższą interpretacją, pamiętając, że pomiar ma charakter orientacyjny.
| Pomiar | Oczekiwana wartość | Wniosek |
|---|---|---|
| L–N | około 230 V | Obwód ma napięcie zasilające |
| L–PE | około 230 V | Wynik zgodny z obecnością połączenia ochronnego, ale nie potwierdza jego skuteczności |
| N–PE | około 0 V | Wynik typowy, niewielkie odchylenie może wystąpić pod obciążeniem |
Jeżeli między L a PE nie ma napięcia, a między L i N występuje około 230 V, bolec może być niepodłączony albo przewód ochronny może być uszkodzony. Wyraźne napięcie między N i PE również wymaga wyjaśnienia. Nie próbuj jednak na tej podstawie samodzielnie wykonywać mostków ani naprawiać instalacji.
Multimetr nie potwierdza pełnej ochrony przeciwporażeniowej. Do tego potrzebne są między innymi pomiary ciągłości przewodów ochronnych, impedancji pętli zwarcia oraz, zależnie od instalacji, inne badania wykonywane specjalistycznym sprzętem.
Co zrobić, gdy uziemienia brakuje?
Nie podłączaj samodzielnie przewodu do przypadkowej rury, grzejnika ani innego metalowego elementu. Takie połączenie może stworzyć dodatkowe zagrożenie. Zakres prac powinien określić elektryk po sprawdzeniu układu sieci i stanu całej instalacji.
Możliwe kierunki działań to:
- Modernizacja obwodu i doprowadzenie oddzielnego przewodu ochronnego PE.
- Przebudowa instalacji w starszym układzie, jeśli jej stan i sposób wykonania nie zapewniają wymaganej ochrony.
- Montaż wyłącznika różnicowoprądowego jako dodatkowego zabezpieczenia, a nie zamiennika przewodu ochronnego.
- Ograniczenie korzystania z urządzeń z metalową obudową w gniazdach o niepewnym stanie.
Wyłącznik różnicowoprądowy RCD, często o czułości 30 mA w obwodach ochrony dodatkowej, może odłączyć zasilanie przy wykryciu prądu upływu. Nie zapewnia jednak wszystkich funkcji prawidłowego przewodu PE i nie naprawia wadliwej instalacji.
Kiedy wezwać elektryka?
Nie zwlekaj z fachową oceną, gdy pojawia się szczypanie podczas dotykania obudowy pralki, komputera lub innego urządzenia, iskrzenie, zapach spalenizny, nagrzewanie gniazdka albo częste zadziałanie zabezpieczeń. Szczególnie ostrożnie traktuj gniazda w kuchni, łazience i przy urządzeniach dużej mocy.
Elektryk powinien wykonać pomiary także wtedy, gdy potrzebujesz dokumentu potwierdzającego stan instalacji. Dopiero taki zestaw badań pozwala ocenić ciągłość ochrony, działanie zabezpieczeń i warunki samoczynnego wyłączenia zasilania. Domowy tester lub multimetr pomaga wykryć część problemów, ale nie daje pełnej gwarancji bezpieczeństwa.
Praca przy instalacji elektrycznej wiąże się z ryzykiem porażenia prądem. Jeśli nie masz odpowiedniego przygotowania, nie otwieraj gniazdka i zleć pomiary elektrykowi z uprawnieniami.
